石化煉油廠SCADA系統SCADA(Supervisory Control And Data Acquisition)系統，即數據采集與監視控制系統。SCADA系統是以計算機為基礎的DCS與電力自動化監控系統；它應用領域很廣，可以應用于電力、冶金、石油、化工、燃?xì)獾阮I(lǐng)域的數據采集與監視控制以及過程控制等諸多領域。
SCADA(Supervisory Control And Data Acquisition)系統，即數據采集與監視控制系統。SCADA系統是以計算機為基礎的DCS與電力自動化監控系統；它應用領域很廣，可以應用于電力、冶金、石油、化工、燃?xì)獾阮I(lǐng)域的數據采集與監視控制以及過程控制等諸多領域。
系統需求：
> 系統可靠性高、穩定性強。人機界面好，操作簡單，維護方便。
> 在物理上和邏輯上都要考慮到網絡信道的冗余，確保網絡通路的安全和無單點故障
> 充分考慮先進性、實用性和兼容性，做到擴展容易，升級方便，并能做到異構子網的互連
> 良好的電磁兼容性，能在惡劣環境中無故障工作。

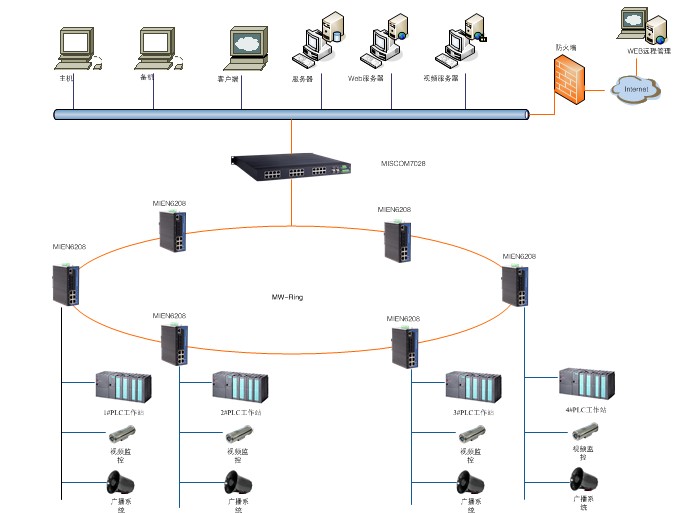

系統核心層選用邁威MISCOM7028千兆網管型交換機，利用邁威MIEN6208網管型卡軌式工業以太網交換機構筑環網進行鏈路備份，連接石化煉油廠每一處節點，環網上的任意一路光纖通道故障，都不會影響到整個環網的通信，確保通信暢通。
MISCOM7028系列千兆網管型機架式工業以太網交換機
武漢邁威光電有限公司提供的MISCOM7028為二層千兆網管型機架式環網交換機，專為工業客戶設計，產品通過了國家電網A類認證，具有較強的可靠性。
< 支持4個千兆SFP可插拔光模塊口，24個百兆以太網接口；
< 采用模組化設計方案，支持百兆以太網接口光口電口任意配比；
< 支持存儲轉發機制，背板帶寬為12.8Gbps；
< 支持內嵌Web服務器，可通過瀏覽器遠程管理和配置；
< 支持基于Mwring和RSTP協議的鏈路冗余自恢復技術；
< 支持實時廣播風暴監測控制，在線固件更新；
< 支持VLAN，QoS，IGMP SNOOPING等協議，提高通信質量；
< 支持SNMP V1/V2C不同等級的網絡管理；
< 支持RMON和私有MIB，有效的遠程數據監控和管理能力；
< 支持強電磁干擾環境下無故障工作的要求；
MIEN6208 8口百兆網管型卡軌式工業以太網交換機
> 支持8個百兆以太網接口，可實現2個以太網光口或4個以太網光口的配比；
> 支持內嵌Web服務器，可通過瀏覽器遠程管理和配置；
> 支持Mwring（私有協議）、RSTP/STP等多種生成樹，環網自愈時間小于20ms；
> 支持VLAN，QoS，IGMP SNOOPING等協議，提高通信質量；
> 支持強電磁干擾環境下無故障工作的要求，工業級無風扇設計；
> 支持端口鏡像，用于在線調試、繼電器掉電報警、端口換線連接快速恢復；
> 支持實時廣播風暴監測控制、Trunk端口匯聚；
